适用于复杂测量和检测任务的三维扫描解决方案
可靠,多功能,紧凑型
移动式,多功能,高精密:ATOS Q 非常适合用在您的车间现场。 它被设计成为一款灵活的三维扫描仪,可完美解决复杂的测量和检测任务,满足众多工业行业的高端计量需求。 结合GOM Inspect,形成了一套秉承ATOS优良基因,快速、紧凑且易于操作的光学三维测量系统。

专为工业用途设计
ATOS Q三维扫描仪专为工业用途开发,即时在恶劣条件下也能够提供完全可溯源的测量结果。 坚固的壳体设计包裹内部光学和电子器件,防尘防水溅,是帮助项目从计量室过渡到生产现场的理想方案。 紧凑小巧的体型和简单方便的操作特点是它的两大亮点。

前沿科技结晶
ATOS Q三维扫描仪可以快速捕捉详细且易于评估的高质量数据。 其具备的三重扫描技术在测量带有反光表面和凹陷的物体上具有显著优势。 系统配备得蓝光均衡器显著提升光源亮度,并将均匀、非相干、无散斑的光传输到投影单元。

快速结果,非凡性能
蓝光均衡器配置和快速数据处理能力赋予了ATOS Q非凡的性能表现。 蓝光均衡器可实现高速条纹投影,其强劲的光源亮度使系统能够在短时间内摄取非配合表面的测量数据。 工业接口加上高速稳定的光纤电缆和插拔电源则确保了高数据吞吐量。
蓝光技术引领高速和高精度测量
在图像采集过程中,系统将精确的条纹图案投射在物体表面,左右两台摄像机按照立体摄像原理对条纹图案进行记录。通过释放细条蓝光,GOM投影技术自动滤除环境干扰光线。
多功能操作方式,从容应对一切挑战
紧凑的ATOS Q 三维扫描系统具有多种操作方式。它可供手动或半自动操作使用,解决各项复杂测量和检测任务。

手动操作

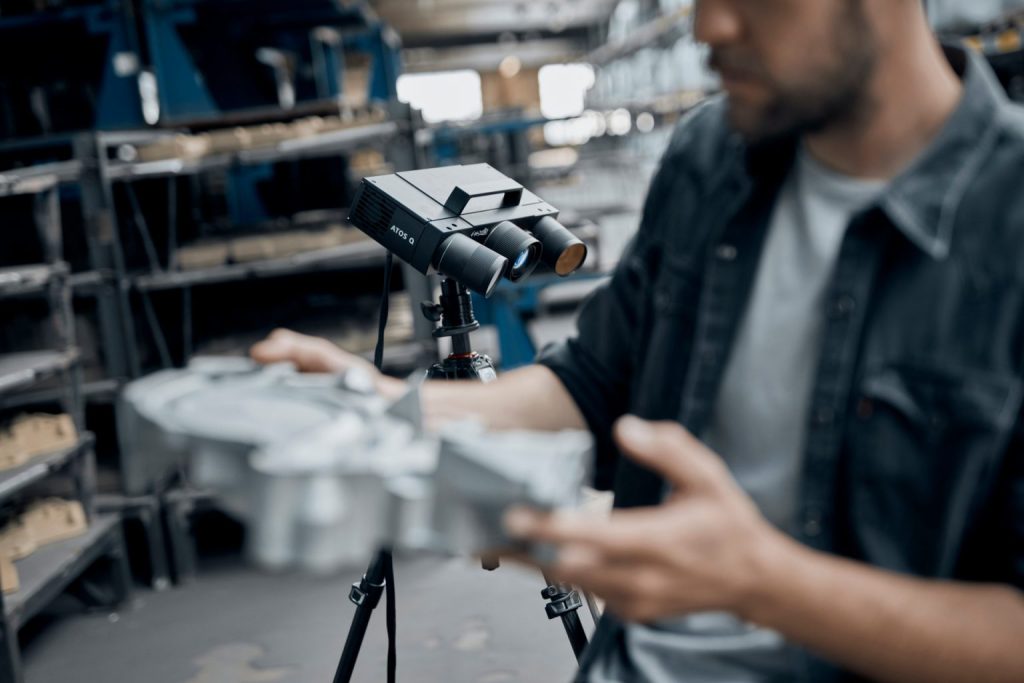

ATOS Q重量仅4kg,设计紧凑,移动方便。 装上碳纤三脚架后,它可以同时用在计量室内和在生产中移动使用。

半自动操作

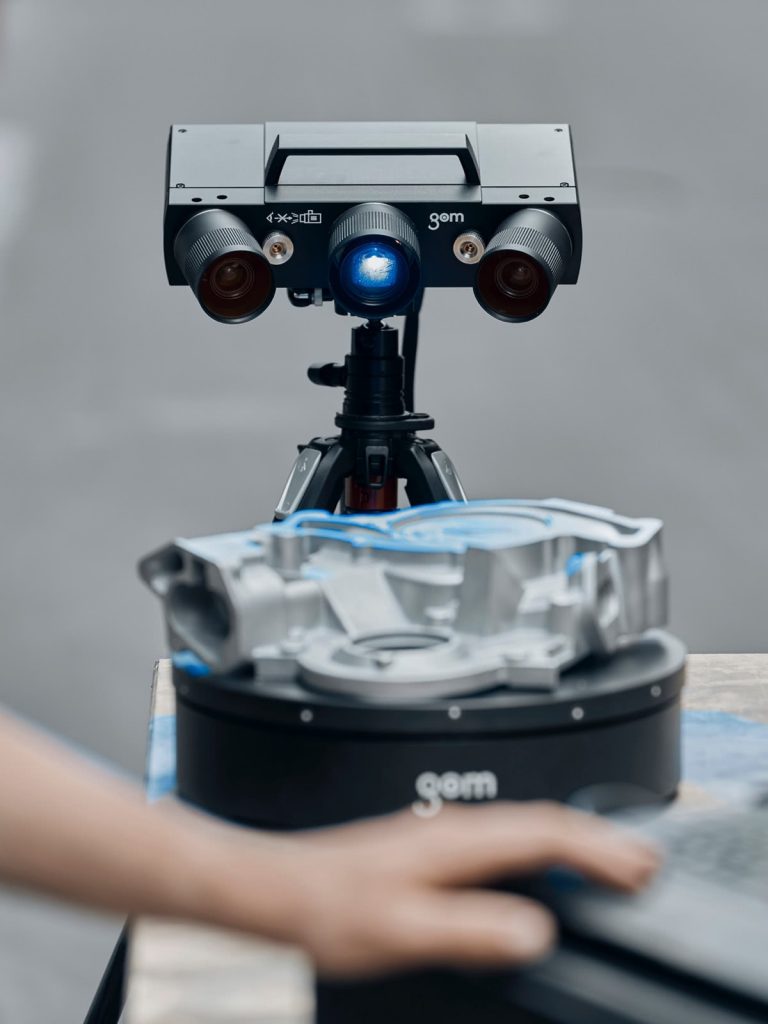

安装上碳纤三脚架或桌面支架,配合GOM ROT 350转台或其它机动装置,ATOS Q可以供半自动操作使用。
多种测量体积
ATOS Q配备多个可更换的镜头组,确保对中小型零件进行高精度测量。 它采用固定的相机位置,因此在更换测量体积时,可以轻松地从最小测量体积切换至最大测量体积。
ATOS Q 确保质量
- 用于增材制造零件
- 用于注塑成型零件
- 用于砂铸,压铸和精密铸造流程
- 用于冲压,弯曲,拉伸,锻压和成型工艺链

技术参数

发现更多
i
请选择您要了解更多信息的主题GOM Inspect Pro如何节省时间
让Matt为您演示如何使用GOM Inspect Pro软件高效完成质量控制工作。无论是检测一个或是多个零件,只需一键点击即可利用模板执行预先制定的检测步骤。当需要同时检查所有零件时,趋势投影功能还有助于快速、简单及直观地进行评估。
您希望了解关于便携式三维扫描的更多信息吗?请访问 HandsOnMetrology.com/sessions
如何在GOM Inspect中实施虚拟装配
Watch how Toon uses the digital assembly feature in GOM Inspect to virtually align several parts of an engine block to each other and inspect them for material thickness errors. After scanning the parts with the mobile ATOS Q, the digital assembly can be analyzed.
How to 3D scan objects without reference points
How can you 3D scan an object when reference points are not allowed or wanted? Let Norman show you: With the versatile ATOS Q, no reference points are needed, as GOM Inspect can easily calculate the position of the object by best fit – if you have enough surface data.
How to 3D scan faster with an automated rotation table
Find out how Norman saves time when 3D scanning small or mid-sized objects: By placing them on an automated rotation table, he takes the first step towards a faster, fully automated scanning workflow. The result: more time to prep the next scan – or longer coffee-breaks.
How to get even more out of your ATOS Q
Let Dokus show your the benefits of upgrading your ATOS Q with GOM Inspect Pro Line: The software offers a wide range of extra features for analysis and inspection and improved functionality. Three of the powerful add-ons are:
1) the use of a touch probe with your system to combine scanning and probing.
2) the use of your system as a live tracking device.
3) the use of your system as a projector – to project elements directly onto the part.
ATOS Q:让扫描更快速的方法和技巧
在本期视频中,Dokus将分享关于ATOS Q的使用心得和技巧。您将学习如何测量自动曝光时间和移动焦点,如何更改为快速扫描模式(如果不需要详细信息)以及如何手动切除测量点。
ATOS Q:使用GOM Inspect软件执行快速检测
在本期视频中,Dokus将利用提前准备好的样本项目,介绍如何在检测工作区执行快速检测,包括CAD文件的预对齐和曲面比较。第一次扫描结束后即可立即查看结果。
ATOS Q:利用接触式探针增加单点测量
本期视频将介绍如何使用ATOS Q捕捉3D数据。Dokus将向您展示如何扫描难以接近的零件位置,并详细解释在GOM Inspect里的指导性探针探测工作流程。
ATOS Q:如何测量大型零部件
本期视频将介绍如何使用ATOS Q配备的大测量体积(MV500)扫描大型工件。即使物体大于测量体积,也可以通过参考点和拼接扫描帧轻松摄取零件表面数据,从而获得高质量的测量结果,包括细小细节。
ATOS Q:更换到小的测量体积
如果您想高分辨率测量表面细节化的小型零部件,那么通过更换ATOS Q的测量体积可以轻松实现这一点。在本期视频中,Dokus将逐步向您展示如何准备和更换镜头,以及如何在GOM Inspect Suite中定义测量体积和标定测量头。
ATOS Q: 如何测量零件的顶部和底部
本期视频将介绍如何从顶部和底部测量零件,以创建孪生数字模型。借助自动转台和GOM Inspect软件,实现ATOS Q三维扫描仪的快速简便的工作流程。测量结束后,对数据进行结合并多边化处理即可。
ATOS Q:配合自动转台进行测量
本期视频将介绍如何通过自动转台来加快ATOS Q三维扫描工作流程。GOM Inspect软件允许用户自定义自动旋转次数。按照经验,8次旋转足以捕捉零件的各个方面。
ATOS Q:在GOM Inspect软件中新建项目
在本期视频中,Dokus将向您展示如何使用GOM Inspect进行第一次扫描。您将了解软件的初始界面,了解不同工作区和扫描模板的用途,学习如何扫描,并实时观察转台转动时的界面变化。
